PART NO. 规格/编码 |
ITEM NO. 品名型号 |

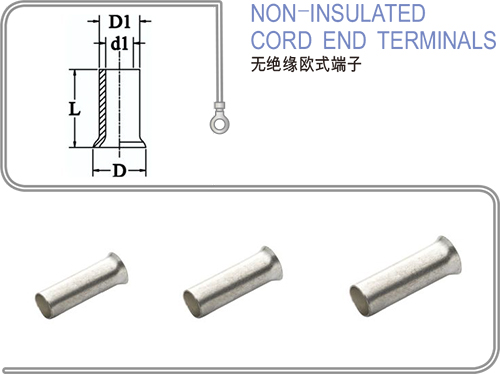

尺寸DIMENSIONS(mm) |
WIRE RANGE 电线范围 A .W.G.mm² |
|||
|
D |
D1 |
L |
d1 |
|||
|
CN005006 |
CN005006 |
0.075(1.90) |
0.051(1.30) |
0.236(6.00) |
0.039(1.00) |
22 A.W.G. 0.5 mm² |
|
CN005008 |
CN005008 |
0.075(1.90) |
0.051(1.30) |
0.315(8.00) |
0.039(1.00) |
|
|
CN005010 |
CN005010 |
0.075(1.90) |
0.051(1.30) |
0.394(10.00) |
0.039(1.00) |
|
|
CN007506 |
CN007506 |
0.087(2.20) |
0.059(1.50) |
0.236(6.00) |
0.047(1.20) |
20 A.W.G. 0.75 mm² |
|
CN007508 |
CN007508 |
0.087(2.20) |
0.059(1.50) |
0.315(8.00) |
0.047(1.20) |
|
|
CN007510 |
CN007510 |
0.087(2.20) |
0.059(1.50) |
0.394(10.00) |
0.047(1.20) |
|
|
CN010006 |
CN010006 |
0.094(2.40) |
0.067(1.70) |
0.236(6.00) |
0.055(1.40) |
18 A.W.G. 1.0 mm² |
|
CN010008 |
CN010008 |
0.094(2.40) |
0.067(1.70) |
0.315(8.00) |
0.055(1.40) |
|
|
CN010010 |
CN010010 |
0.094(2.40) |
0.067(1.70) |
0.394(10.00) |
0.055(1.40) |
|
|
CN010012 |
CN010012 |
0.094(2.40) |
0.067(1.70) |
0.472(12.00) |
0.055(1.40) |
|
|
CN015007 |
CN015007 |
0.110(2.80) |
0.079(2.00) |
0.276(7.00) |
0.067(1.70) |
16 A.W.G. 1.5 mm² |
|
CN015008 |
CN015008 |
0.110(2.80) |
0.079(2.00) |
0.315(8.00) |
0.067(1.70) |
|
|
CN015010 |
CN015010 |
0.110(2.80) |
0.079(2.00) |
0.394(10.00) |
0.067(1.70) |
|
|
CN015012 |
CN015012 |
0.110(2.80) |
0.079(2.00) |
0.472(12.00) |
0.067(1.70) |
|
|
CN025007 |
CN025007 |
0.134(3.40) |
0.098(2.50) |
0.276(7.00) |
0.087(2.20) |
14 A.W.G. 2.5 mm² |
|
CN025008 |
CN025008 |
0.134(3.40) |
0.098(2.50) |
0.315(8.00) |
0.087(2.20) |
|
|
CN025010 |
CN025010 |
0.134(3.40) |
0.098(2.50) |
0.394(10.00) |
0.087(2.20) |
|
|
CN025012 |
CN025012 |
0.134(3.40) |
0.098(2.50) |
0.472(12.00) |
0.087(2.20) |
|
|
CN040008 |
CN040008 |
0.157(4.00) |
0.126(3.20) |
0.315(8.00) |
0.110(2.80) |
12 A.W.G. 4.0 mm² |
|
CN040009 |
CN040009 |
0.157(4.00) |
0.126(3.20) |
0.354(9.00) |
0.110(2.80) |
|
|
CN040010 |
CN040010 |
0.157(4.00) |
0.126(3.20) |
0.394(10.00) |
0.110(2.80) |
|
|
CN040012 |
CN040012 |
0.157(4.00) |
0.126(3.20) |
0.472(12.00) |
0.110(2.80) |
|
|
CN040015 |
CN040015 |
0.157(4.00) |
0.126(3.20) |
0.591(15.00) |
0.110(2.80) |
|
|
CN040018 |
CN040018 |
0.157(4.00) |
0.126(3.20) |
0.709(18.00) |
0.110(2.80) |
|
|
CN060010 |
CN060010 |
0.185(4.70) |
0.154(3.90) |
0.394(10.00) |
0.138(3.50) |
10 A.W.G. 6.0 mm² |
|
CN060012 |
CN060012 |
0.185(4.70) |
0.154(3.90) |
0.472(12.00) |
0.138(3.50) |
|
|
CN060015 |
CN060015 |
0.185(4.70) |
0.154(3.90) |
0.591(15.00) |
0.138(3.50) |
|
|
CN060018 |
CN060018 |
0.185(4.70) |
0.154(3.90) |
0.709(18.00) |
0.138(3.50) |
|
|
CN100012 |
CN100012 |
0.228(5.80) |
0.193(4.90) |
0.472(12.00) |
0.177(4.50) |
8 A.W.G. 10 mm² |
|
CN100015 |
CN100015 |
0.228(5.80) |
0.193(4.90) |
0.591(15.00) |
0.177(4.50) |
|
|
CN100018 |
CN100018 |
0.228(5.80) |
0.193(4.90) |
0.709(18.00) |
0.177(4.50) |
|
|
CN160012 |
CN160012 |
0.295(7.50) |
0.244(6.20) |
0.472(12.00) |
0.228(5.80) |
6 A.W.G. 16 mm² |
|
CN160015 |
CN160015 |
0.295(7.50) |
0.244(6.20) |
0.591(15.00) |
0.228(5.80) |
|
|
CN160018 |
CN160018 |
0.295(7.50) |
0.244(6.20) |
0.709(18.00) |
0.228(5.80) |
|
|
CN250015 |
CN250015 |
0.374(9.50) |
0.303(7.70) |
0.591(15.00) |
0.287(7.30) |
4 A.W.G. 25 mm² |
|
CN250016 |
CN250016 |
0.374(9.50) |
0.303(7.70) |
0.630(16.00) |
0.287(7.30) |
|
|
CN250018 |
CN250018 |
0.374(9.50) |
0.303(7.70) |
0.709(18.00) |
0.287(7.30) |
|
|
CN250022 |
CN250022 |
0.374(9.50) |
0.303(7.70) |
0.866(22.00) |
0.287(7.30) |
|
|
CN350016 |
CN350016 |
0.413(10.50) |
0.343(8.70) |
0.630(16.00) |
0.327(8.30) |
2 A.W.G. 35 mm² |
|
CN350018 |
CN350018 |
0.413(10.50) |
0.343(8.70) |
0.709(18.00) |
0.327(8.30) |
|
|
CN350020 |
CN350020 |
0.413(10.50) |
0.343(8.70) |
0.787(20.00) |
0.327(8.30) |
|
|
CN350025 |
CN350025 |
0.413(10.50) |
0.343(8.70) |
0.984(25.00) |
0.327(8.30) |
|
|
CN500018 |
CN500018 |
0.512(13.00) |
0.429(10.90) |
0.709(18.00) |
0.406(10.30) |
1/0 A.W.G. 50 mm² |
|
CN500020 |
CN500020 |
0.512(13.00) |
0.429(10.90) |
0.787(20.00) |
0.406(10.30) |
|
|
CN500025 |
CN500025 |
0.512(13.00) |
0.429(10.90) |
0.984(25.00) |
0.406(10.30) |
|
|
CN700022 |
CN700022 |
0.610(15.50) |
0.563(14.30) |
0.866(22.00) |
0.531(13.50) |
2/0 A.W.G. 70 mm² |
|
CN700025 |
CN700025 |
0.610(15.50) |
0.563(14.30) |
0.984(25.00) |
0.531(13.50) |
|
|
CN950025 |
CN950025 |
0.669(17.00) |
0.610(15.50) |
0.984(25.00) |
0.579(14.70) |
3/0 A.W.G. 95 mm² |
|
CN950032 |
CN950032 |
0.669(17.00) |
0.610(15.50) |
1.260(32.00) |
0.579(14.70) |
|
|
CN120030 |
CN120030 |
0.748(19.00) |
0.693(17.60) |
1.181(30.00) |
0.657(16.70) |
4/0 A.W.G. 120 mm² |
|
CN120032 |
CN120032 |
0.748(19.00) |
0.693(17.60) |
1.260(32.00) |
0.657(16.70) |
|
|
CN120034 |
CN120034 |
0.748(19.00) |
0.693(17.60) |
1.339(34.00) |
0.657(16.70) |
|
|
CN150032 |
CN150032 |
0.846(21.50) |
0.807(20.50) |
1.260(32.00) |
0.768(19.50) |
250/300 A.W.G. 150 mm² |
|
CN150038 |
CN150038 |
0.846(21.50) |
0.807(20.50) |
1.496(38.00) |
0.768(19.50) |
|
